STBN-B2 - это теплоаккумулирующий бак со встроенным внутренним(бойлером) из нержавеющей стали и двумя теплообменниками, предназначенный для работы в системах кондиционирования и отопления. Внутренний бойлер служит для приготовления горячей воды.
V-500 | V-800 | V-1000 | V-1500 | V-2000 | ||||||||||||||||||||||||||
Тип бойлера |
Матеріал Н/Ж сталь |
№1 | №2 | №1 | №2 | №1 | №2 | №1 | №2 | №3 | №1 | №2 | №3 | |||||||||||||||||
Обьем бойлера |
л. |
85 | 160 | 85 | 160 | 85 | 160 | 85 | 160 | 250 | 85 | 160 | 250 | |||||||||||||||||

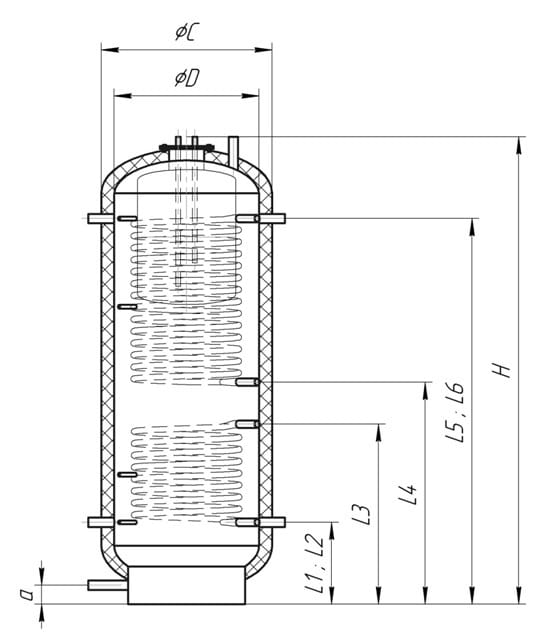

Высота емкости |
Н (мм) |
2050 |
2150 |
2450 |
2550 |
2350 |
||||||||||||||||||||||||
Высота к нижним патрубкам |
L1,L2 (мм) |
350 |
350 |
350 |
350 |
350 |
||||||||||||||||||||||||
Высота к верхнему патрубку нижнего теплообменника |
L3 (мм.) |
770 |
710 |
800 |
800 |
950 |
||||||||||||||||||||||||
Высота к нижнему патрубку верхнего теплообменника |
L4 (мм.) |
950 |
950 |
1150 |
1050 |
1150 |
||||||||||||||||||||||||
Высота к верхним патрубкам |
L5,L6 (мм) |
1650 |
1650 |
2150 |
1950 |
1850 |
||||||||||||||||||||||||
Резьбы патрубков |
G'' |
G1 1/4" |
G2" |
G2" |
G2" |
G2" |
||||||||||||||||||||||||
Высота к патрубку слива |
а (мм) |
100 |
100 |
100 |
100 |
100 |
||||||||||||||||||||||||
Диаметр бака |
ОD (мм) |
620 |
820 |
820 |
1020 |
1220 |
||||||||||||||||||||||||
Утеплитель № 1- базальтовая вата, 5см |
OC (мм) |
720 |
920 |
920 |
1120 |
1320 |
||||||||||||||||||||||||
Утеплитель № 2- двойная |
ОС2 (мм) |
820 |
1020 |
1020 |
1220 |
1420 |
||||||||||||||||||||||||
Теплопотери с утеплителем №1 |
С/сутки |
4-5 |
4-5 |
4-5 |
4-5 |
4-5 |
||||||||||||||||||||||||
Рабочая температура |
Т С |
95 |
95 |
95 |
95 |
95 |
||||||||||||||||||||||||
Рабочее давление |
Р(бар) |
3 |
3 |
3 |
3 |
3 |
||||||||||||||||||||||||
Рабочее давление теплообменника и бойлера |
Р(бар) |
6 |
6 |
6 |
6 |
6 |
||||||||||||||||||||||||
Обьем нижнього теплообменника |
Vн(л.) |
18 |
22 |
29 |
33 |
43 |
||||||||||||||||||||||||
Площадь нижнего теплообменника |
Sн (м) |
1,9 |
2,4 |
3,0 |
3,5 |
4,5 |
||||||||||||||||||||||||
Обьем верхнего теплообменника |
Vв(л.) |
11 |
15 |
20 |
23 |
28 |
||||||||||||||||||||||||
Площадь верхнего теплообменника |
Sв (м) |
1,8 |
2,3 |
3,1 |
3,6 |
4,6 |
||||||||||||||||||||||||
Материал верхнего теплообменника |
Нерж. сталь |
Gofra
Flex |
Gofra
Flex |
Gofra
Flex |
Gofra
Flex |
Gofra
Flex |
||||||||||||||||||||||||
Толщина металла |
(мм) |
3 |
3 |
3 |
3 |
3 |
||||||||||||||||||||||||
Ревизионный люк |
+ |
+ |
+ |
+ |
+ |
|||||||||||||||||||||||||
Вес |
(кг.) |
162 |
177 |
224 |
239 |
307 |
322 |
556 |
571 |
775 |
790 |
805 |
||||||||||||||||||
